1. 工程概況
分享江蘇某園區集中式污水處理廠玻璃鋼+反吊膜加蓋后生物法處理系統工程設計實例。廠內格柵集水井、調節池、初沉池內的廢水，雖然經過上游企業的預處理，但僅達到納管標準，水中含有大量的有機物、硫化物；隨著污水在管網中的腐化，使得上述構筑物散發出臭氣；此外，污泥濃縮池及污泥脫水機房內由于污泥的腐敗變質，也成為廠內臭氣的主要來源。因此主要臭氣源確定為格柵集水井、調節池、初沉池、污泥濃縮池、污泥脫水機房，設計主要針對以上臭氣源進行密閉，將臭氣（無機臭氣及VOCs）收集后集中采用生物除臭系統進行處理后達標排放。經處理后的臭氣滿足《惡臭污染物排放標準》( GB14554—1993) 中15 m 排氣筒標準。整理如下：
2. 加蓋密閉系統設計考慮

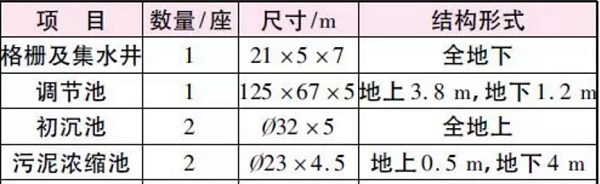

① 格柵及集水井部分
集水井及格柵為半封閉構筑物，格柵井和集水井過流通道為敞開式。由于跨度較小，故集水井可采用拱形玻璃鋼加蓋密閉，格柵則采用不銹鋼框架配鋼化玻璃的輕質“貼身式”密閉集氣罩。集氣罩四周都是可開啟的移窗，可在集氣罩外巡視設備的運行情況，另外進集氣罩檢修設備時可打開移窗確保安全，若設備大修時，可整體拆開密封罩。
② 調節池部分
調節池共分6個廊道，每個廊道長為67m，寬度為23-25m，屬大跨度結構。較長的停留時間導致水中有機物、懸浮物在厭氧環境中釋放出臭氣，由于占地面積較大，是廠內最大的臭氣源。
由于跨度較大，拱形玻璃鋼蓋板難以滿足結構要求，若采用碳鋼骨架+ 玻璃鋼蓋板的形式，則由于骨架長期與臭氣接觸，在安裝后的幾年內就可能出現腐蝕嚴重的情況。故采用碳鋼骨架+ 反吊氟碳纖維膜的形式對其進行加蓋密閉。
該形式的優點在于膜材自身防腐性能好，自重輕，對大跨度池體具有優勢。鋼結構完全放在膜外側，既充分發揮了膜材的抗腐蝕性能，又從根本上解決了鋼結構與腐蝕性氣體接觸帶來的腐蝕問題，因此具有耐久性、安全性和經濟性。

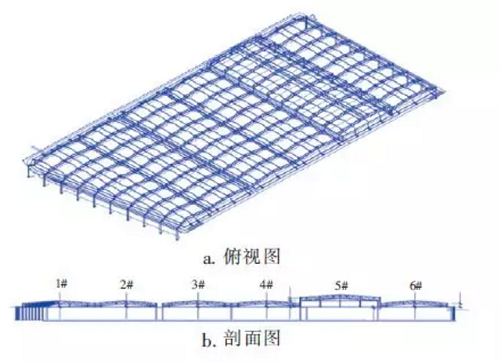

采用碳鋼骨架+ 氟碳纖維反吊膜的形式對調節池進行加蓋密閉( 見上圖) 。調節池各廊道間完全封閉獨立，各廊道人字梁焊接在廊道間隔墻的鋼立柱上，人字梁間采用連桿及弧弓連接，鋼結構下設膜壓板，對膜進行反吊。調節池5#廊道內有刮吸泥機，需挑高設計，1#、2#、3#、4#和6#廊道內沒有刮吸泥機，按常規設計。
③ 初沉池及污泥濃縮池部分
初沉池及污泥濃縮池各有2 個系列，均為圓形池體，各池有一臺周邊傳動刮泥，均采用碳鋼骨架+ 反吊纖維膜的形式進行加蓋密閉。為避免刮泥機橋架與臭氣直接接觸，減少密閉體積，以刮泥機橋架為界，池體中心設置中心鋼結構受力環，兩側對稱布置密閉空間。兩側鋼結構蓋體通過中心受力環連接成一體，將刮泥機橋架暴露在集氣罩以外，將原驅動系統取消，統一采用一套驅動裝置對集氣罩、刮泥機進行驅動，使集氣罩與刮泥機同步轉動。
④ 污泥脫水機房
污泥脫水機房內有4 臺帶式壓濾機，為減少惡臭廢氣量，采用鋼化玻璃一體式集氣罩。設計時充分考慮設備檢修及運維的需要，同時設置廢氣收集管道，收集后的臭氣進入廢氣處理設施進行處理。
